烏魯木齊市體育運動學校裝配式建筑設計的實際應用
瀏覽次數:5122 分類:未分類
篤行致遠 惟實勵新
——烏魯木齊市體育運動學校裝配式建筑設計的實際應用
烏魯木齊市體育運動學校始建于1989年,現校址位于烏魯木齊市新興街南二巷 69 號。學校設有中專部和普教部,普教部對外稱為烏魯木齊市第 21中學,承擔著學區內國家義務教育初中段教學任務,中考成績連續十二年排名水磨溝區第一。中專部設有田徑、射擊、射箭、摔跤、柔道、拳擊、跆拳道、速滑、輪滑、籃球、乒乓球、足球、排球、健美操、武術、太極、散打等 17 個運動項目,肩負著代表首府城市參加各級各類體育競賽爭金奪銀的使命。
(烏魯木齊市體育運動學校南山校區鳥瞰圖)
01 項目概況
烏魯木齊市體育運動學校此次擬建南山校區,是集實踐教學、培訓、服務功能于一體的學習型、實踐型、服務型校外實訓基地。符合南山國際旅游區旅游目的地戰略目標的打造要求,順應了國家全民健身的發展要求,對學校服務轉型和可持續發展具有積極作用。校區按照一次規劃、分步實施的原則,根據自身的實際情況、學生規模,參照相關建設標準及規范,按照”牢固、實用、夠用、方便學生學習和生活”的原則進行建設。
基地位于烏魯木齊縣水西溝鎮南旅基地西北角,距市中心約 45 公里,緊鄰新疆冬運會場館。項目用地周邊只有北側和西側為規劃道路(待建階段),其余方向均無規劃道路和現狀建筑。本工程建設用地面積約89107.26㎡,呈不規則形狀。地上總建筑面積約52833㎡,可容納學生約1000人,教職工約100人。校區規劃包括訓練館、教學樓、綜合樓、公寓樓、食堂、各類室外運動場等。本次設計為男生公寓樓及食堂。

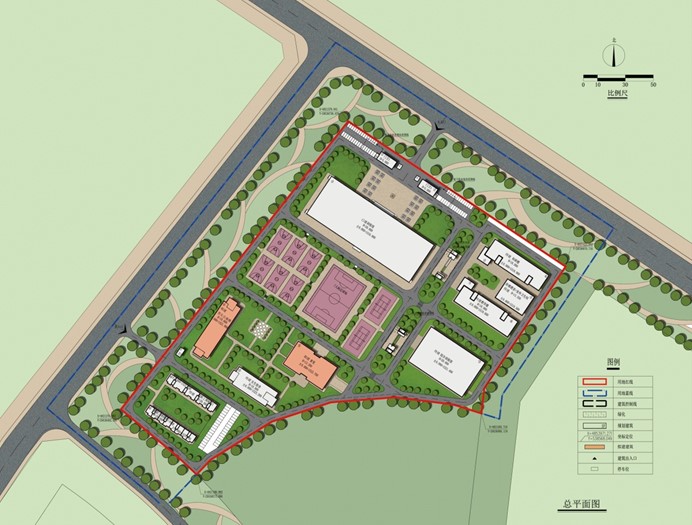

(烏魯木齊市體育運動學校南山校區規劃總平面圖)
02 建筑設計
公寓樓地上5層,總建筑面積6974.52㎡,層高3.6米,建筑高度18.93米,剪力墻結構。男生公寓共計153間(4人間),可容納608人。每間公寓設置獨立衛生間和陽臺。公寓樓每層設置活動室、洗衣房、開水間等。食堂地上2層,總建筑面積2909.11㎡,層高5.4米,建筑高度12.45米,框架結構。食堂內可同時就餐868人。
建筑以現代風格為主,建筑色彩以暖色調為主,營造安靜、整潔、舒心、向上的環境氛圍。融合校園及地域文化,配合不同的場地主題,并以平實、自然的設計要素描繪建筑細節,體現學校”崇德重訓、訓學結合、全面發展”的校訓理念,賦予建筑的認知度和認同感,彰顯學校”訓學結合”文化,使之更具有活力,滿足使用的需求。
(男生公寓樓)

(學生食堂)

(男生公寓樓及食堂鳥瞰圖)
03 裝配式建筑設計
根據市政府辦公廳《關于加快推進烏魯木齊市裝配式建筑發展的通知》(烏政辦【2020】 72號)文件精神,此項目需按照裝配式建筑要求設計,裝配率不低于50%。
裝配式建筑是指把傳統建造方式中的大量現場作業工作轉移到工廠進行,在工廠加工制作好建筑用構件和配件(如樓板、墻板、樓梯、陽臺等),運輸?shù)浇ㄖ┕がF(xiàn)場,通過可靠的連接方式在現場裝配安裝而成的建筑。
裝配式建筑與傳統建筑相比有以下優點:
1、質量好:構件因不受天氣變化的影響,所以可以標準化大批量生產,在質量方面更加可靠。
2、節能環保:裝配式建筑能夠減少施工過程中的物料無辜損耗,同時減少施工現場的建筑垃圾。
3、縮短工期:構件因減少了一部分的工序,并且是由生產車間完成后直接運到現場裝配,所以施工進度也得以加快。
4、節約人力:構建是由工廠直接生產完成的,所以減少了人力需求,并且
讓施工人員的勞動強度有所下調。

(裝配式建筑內墻板平面布置圖)

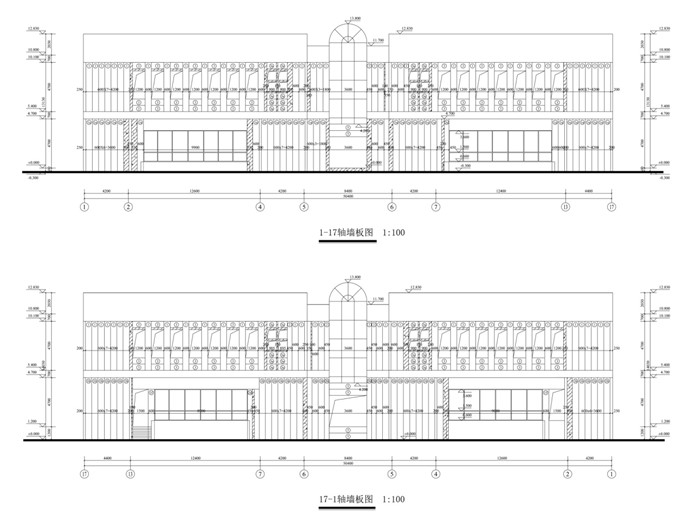

(裝配式建筑外墻板布置圖)

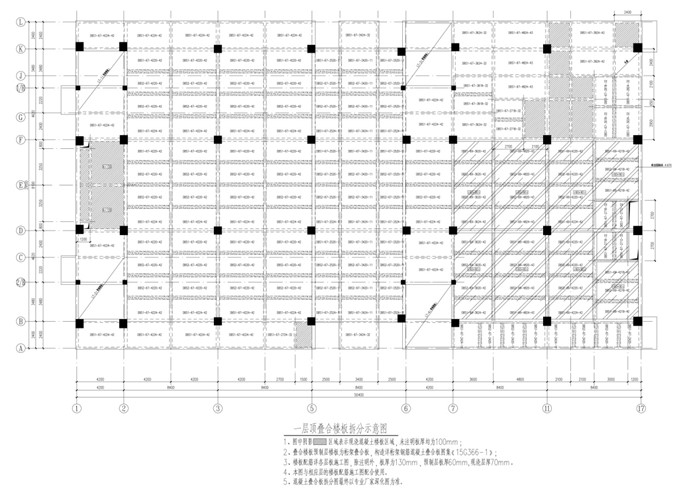

(裝配式建筑疊合樓板拆分示意圖)

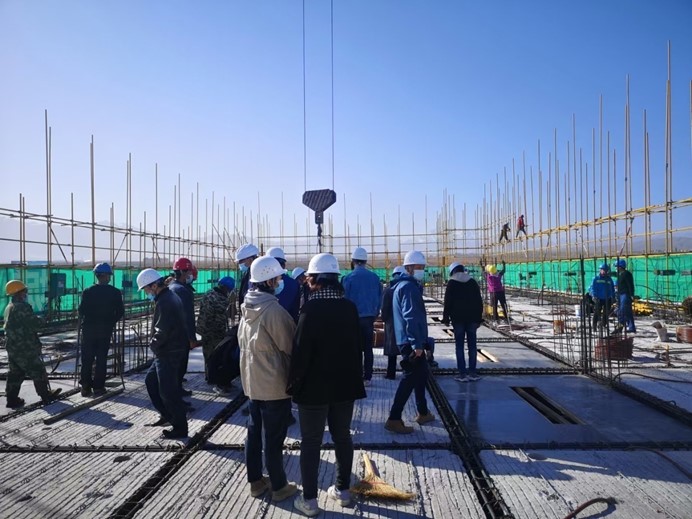

經過1個多月的精心設計,本工程于2021年五月中旬完成施工圖審查。完成設計和審圖回復并不代表工作的結束,在項目設計進行的過程中各專業的設計師都深刻的認識到,針對裝配式建筑,項目施工的啟動才是挑戰的開始。在設計交底前,通過對自治區裝配式生產廠家及施工單位技術力量的了解,項目組根據實際通過與施工,監理,業主幾方多次協調溝通,制訂以下施工要求:
-
疊合梁、板施工工藝流程






















2、梁板支撐體系安裝
本工程疊合梁、板支撐體系采用扣件式鋼管支撐架系統,或頂部用可調頂托方便檢查調節標高。梁板支撐體系的拆除,必須在現澆混凝土達到規范規定強度后方可拆除。
3、疊合梁、板吊裝:
梁板的吊裝采用塔吊吊裝,分兩個班組進行。疊合梁板的安裝鋪設順序按照板的安裝布置圖進行。吊裝前與疊合板廠家溝通好疊合梁板的供應,確保吊裝順利進行;梁板吊裝前應將支座基礎面及梁板底面清理干凈,避免點支撐。
4、梁、附加鋼筋及梁板現澆層拼縫鋼筋安裝:
預制梁板安裝調平后,按照施工圖進行梁、附加鋼筋及梁板現澆層拼縫鋼筋鋼筋的安裝。按照施工圖紙和規范要求處理好梁板與梁板拼接節點,梁板預制層底筋與梁連接節點,以及疊合懸挑板連接構造。
5、水電管線敷設、連接
梁板鋼筋安裝完成后,進行水電管線的敷設與連接工作,為便于施工,疊合板在工廠生產階段已將相應的線盒及預留洞口等按設計圖紙預埋在預制板中。
6、梁板上層鋼筋安裝
水電管線敷設經檢查合格后,鋼筋工進行梁板上層鋼筋的安裝。梁板上層鋼筋設置在格構梁上弦鋼筋上并綁扎固定之上,以防止偏移和混凝土澆筑時上浮。對已鋪設好的鋼筋、模板進行保護,禁止在底模上行走或踩踏,禁止隨意扳動、切斷格構鋼筋。
7、檢查驗收:
梁板安裝施工完畢后,首先由項目部質檢人員對梁板各部位施工質量進行全面檢查。項目部質檢人員檢查完畢并合格后報監理公司,由專業監理工程師復檢。

04 結語
裝配式建筑是由不同功能的標準化、模數化產品高效組合而成的建筑,要發揮裝配式建筑高效、高品質、低成本的優勢,就必須要在設計之初根據市場上產品的標準和模數進行組合設計。方案設計是由建筑師主導開展的,如果建筑師對各種體系產品的標準、模數及連接構造不能深入了解,則需要專業裝配式設計人員參與咨詢,否則容易出現非標構件多、組合復雜、生產效率低、裝配難、工期長、成本高等問題,與推廣裝配式建筑的初衷背離,所以需要從源頭開始按照工業化特點進行多專業協調設計,運用工業化的手段建造出高品質、高效率、多樣化、合理成本的各種建筑。
新疆建筑設計研究院有限公司第九建創室
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 郭翔、陳昭君
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2021年11月10日
